Теплообменники

Теплообменник – это оборудование, предназначенное для обмена тепловой энергией между двумя средами, одна из которых имеет более высокую температуру. В самом общем случае любой аппарат, где одно вещество передает тепло другому, может считаться теплообменником (частое сокращение – т/о). При этом обмениваться энергией могут среды, находящиеся в различных агрегатных состояниях: воздух (пар, газ) и жидкость (вода, масло, химический реагент и другие). Характеристика теплообменника определяется его конструкцией, материалами, производительностью и спецификой применения.

Принцип работы:

Теплообменники работают по разным принципам в зависимости от их конструкции и предназначения. Например, в трубчатых теплообменниках тепло передается между двумя средами, текущими в коаксиально расположенных трубах. Кожухотрубные теплообменники состоят из множества тонких трубок, скомпонованных внутри большой внешней трубы, где одна среда течет внутри трубок, а другая - снаружи. Пластинчатые теплообменники используют ряд гофрированных пластин для обеспечения эффективного теплообмена, при этом среды протекают чередующимися каналами. Пластинчато-ребристые теплообменники имеют дополнительные элементы для улучшения теплообмена. Погружные теплообменники - это простые конструкции, где трубка погружается в жидкость. Спиральные теплообменники хорошо подходят для работы с вязкими жидкостями, их легко чистить благодаря быстросъемным крышкам. В каждом из этих типов особенности конструкции определяют эффективность, области применения и способность к работе в различных условиях.

Открытые и изолированные схемы теплообмена

По принципу действия эти устройства подразделяют на смесительные и рекуперативные (изолированные). В первом случае вещества непосредственно контактируют друг с другом, смешиваясь между собой. Наиболее известный пример – охладительные башни (градирни), находящие применение в тепловых электростанциях и теплоцентралях, металлургических заводах, множестве других крупных объектов индустрии. В них понижение температуры воды происходит вследствие процессов испарения, а приток воздуха отводит в атмосферу образующийся пар. В рекуператоре две среды разделены стенками аппарата, образуя два изолированных независимых контура. Передача тепла между ними происходит вследствие теплопроводности корпуса. В свою очередь принцип действия теплообменной установки изолированного типа может быть непрерывным и периодическим. К последним относятся регенеративные т/о. Распространенный пример – воздухонагреватель (каупер) доменных печей в металлургии. С помощью подобных установок промышленность экономит значительные средства, которые расходовались на разогрев печного дутья.

Разновидности изолированных теплообменников

Особенности состояния и свойств веществ, для которых требуется организовать обмен теплом, привели к появлению большого набора технических решений. Классификация рекуператоров включает более десятка разновидностей. Основные виды, наиболее часто встречающиеся в технике и быту, бывают такими.

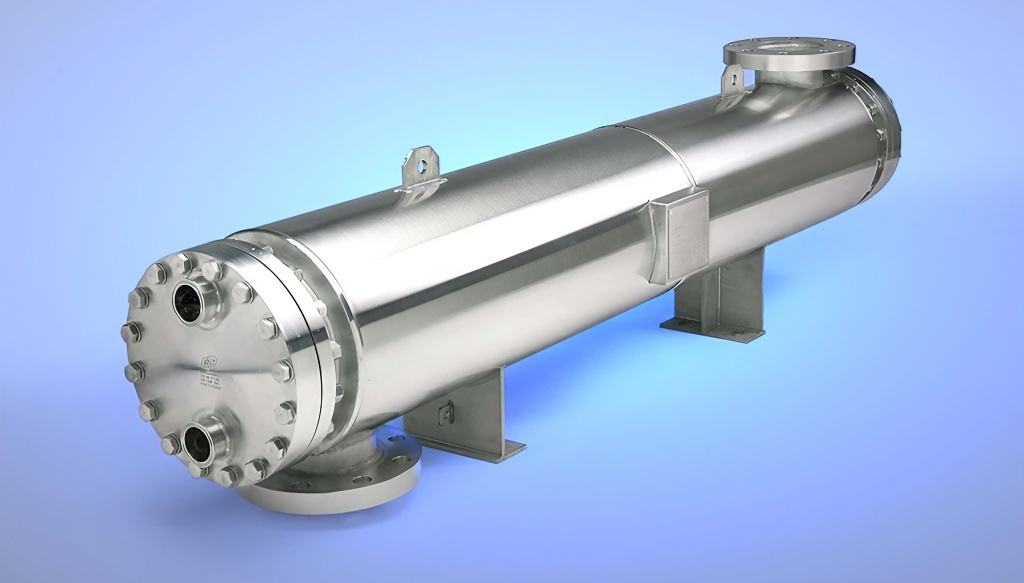

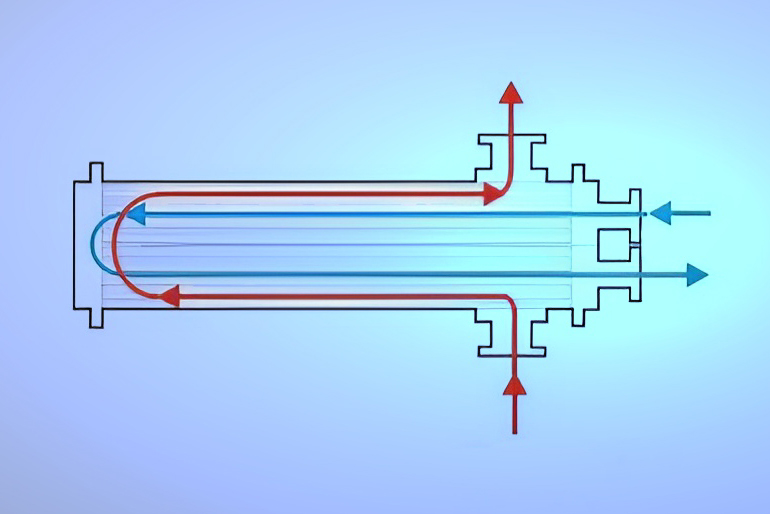

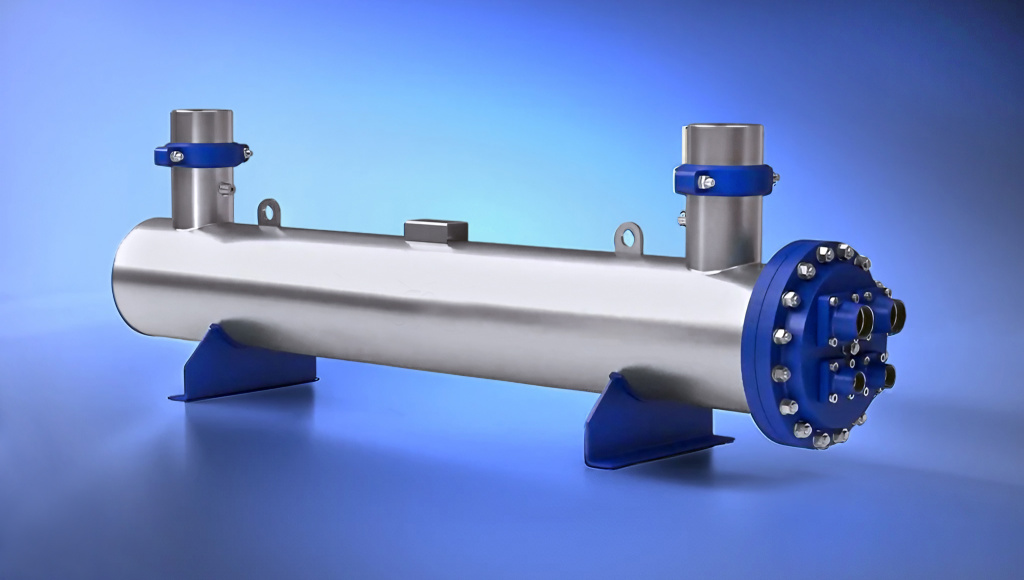

Трубчатые. Эта схема появилась одной из первых и в простейшем случае выглядит как две прямые трубы, одна из которых проходит внутри другой большего диаметра. Несмотря на кажущуюся примитивность, трубчатые т/о и сегодня применяют в специфических условиях, где требуются характеристики, недостижимые иным методом. Так, достоинством этого вида аппаратов является их способность работы с потоками жидкостей и газов максимальной скорости или при критических параметрах давления. Иногда для увеличения контактирующие поверхности теплоотвода внутреннюю трубку укладывают спиралью – это всем знакомые змеевики перегонных кубов.

Кожухотрубные. Развитие трубчатой схемы, когда внутренний контур образован не одной, а множеством трубок, объединенных в пучок. Наружная труба исполняет функцию защитного кожуха. Подобные установки традиционно применяли в котельных для отопления и горячей воды. Их плюсы: простота конструкции (можно изготовить в кустарных условиях), долговечность, стойкость к большим перепадам температур. Недостатки: затруднено обслуживание и очистка от накипи внутренних поверхностей, что снижает КПД, а также значительные размеры и масса прибора. Значительная внешняя поверхность приводит к неэффективному расходованию энергии теплоносителя на обогрев окружающего воздуха в котельной.

Пластинчатые. Более современное оборудование, обладающее большим КПД, а также минимальными размерами и малым весом. Такой аппарат состоит из отдельных пластин, имеющих гофрированную поверхность. При их соединении в пакет между отдельными пластинами возникает разветвленная система каналов, а герметичность изолированных контуров достигается упругими прокладками. Форма поверхности создается таким образом, что одни и те же пластины устанавливают в пакет, поворачивая их на 180°, и за счет асимметрии формируются горячая и холодная области. Чтобы противостоять коррозии, для производства пластин применяют высококачественную нержавеющую сталь или цветные сплавы. Поэтому некоторые модели пластинчатых т/о способны длительно контактировать с агрессивными жидкостями, такими как морская вода, химические реагенты, щелочи и кислоты.

Пластинчато-ребристые. Разновидность схемы, в которой каналы между пластин создаются не выштамповкой на поверхности, а дополнительными элементами (ребрами), закрепляемыми сваркой. Герметизация боковых поверхностей производится пайкой или сваркой, благодаря чему конструкция становится неразборной, но получает способность работы при сверхвысоких давлениях – более 100 атмосфер.

Погружные. Примитивная конструкция, в которой изогнутая змеевиком герметичная трубка погружается в бак (емкость) с жидкостью. Несмотря на простоту и низкий КПД, такие устройства дешевы и встречаются в оборудовании, где не требуется большая производительность.

Спиральные. Используются для работы с вязкими жидкостями, несущими значительное количество твердых частиц – в химическом производстве или в нефтепереработке. Имеют быстросъемную боковую крышку, открывающую легкий доступ к внутренним полостям аппарата, что значительно облегчает их обслуживание и чистку, не допуская заиливания каналов.

Особенности устройства пластинчатых теплообменников

Конструкция пластинчатого т/о может быть разборной и цельносборной (паяной, сварной). В первом случае аппарат состоит из большого количества отдельных пластин (от 10 до сотен штук), смонтированных между двумя прижимными плитами на несущей раме. Плотность контакта обеспечивают стяжные шпильки, а герметичность контура – уплотнения из стойкого к повреждениям синтетического каучука. Благодаря особенностям устройства такой теплообменник можно быстро разобрать для промывки пластин с одновременным контролем их состояния и заменой прокладок. Если тепловой мощности установленного агрегата недостаточно, ее легко нарастить, просто добавив к имеющемуся пакету дополнительные пластины.

Сферы применения

Теплообменники находят широкое применение в различных сферах благодаря своей способности эффективно передавать тепло от одной среды к другой. Их используют в энергетике, например, на тепловых электростанциях для охлаждения и нагрева рабочих сред. В химической промышленности теплообменники применяются для контроля температуры в химических реакциях. В нефтяной и газовой отрасли они используются для предварительного нагрева сырья перед процессами переработки. Также теплообменники востребованы в пищевой промышленности, для охлаждения или нагрева продуктов. Они играют ключевую роль в системах центрального отопления и кондиционирования, обеспечивая эффективную передачу тепла. В автомобильной промышленности теплообменники применяются для охлаждения двигателей. Кроме того, их используют в морской промышленности, в системах охлаждения корабельных двигателей. Эти устройства также находят применение в биотехнологии и фармацевтике, где точный контроль температуры критичен для производственных процессов. Многообразие типов теплообменников позволяет подобрать оптимальное решение для каждой конкретной задачи и условий работы.
